Preparar un equipo

MONITOR / DISPLAY / HMI

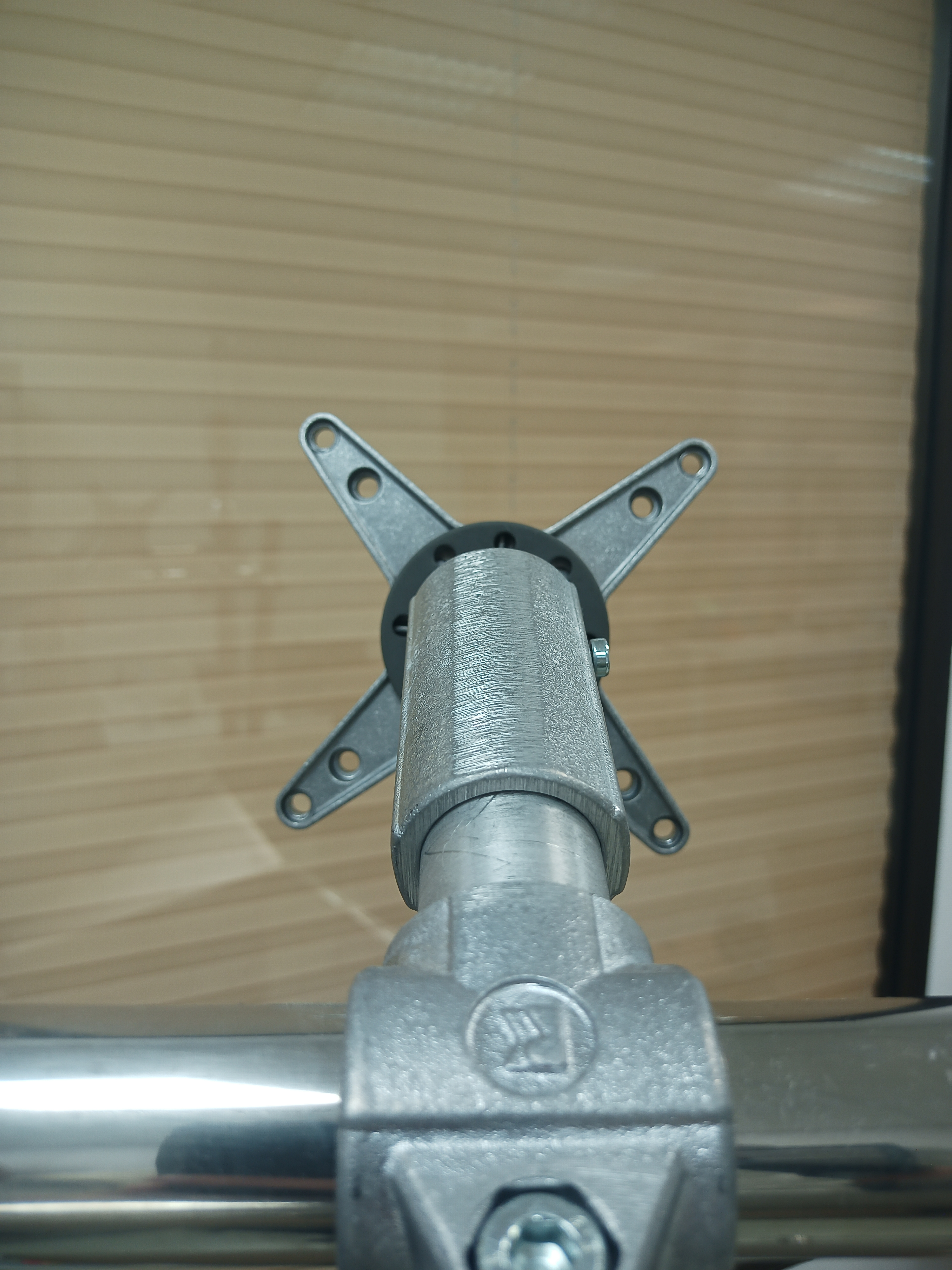

En caso de que el monitor no esté premontado procederemos a su colocación.

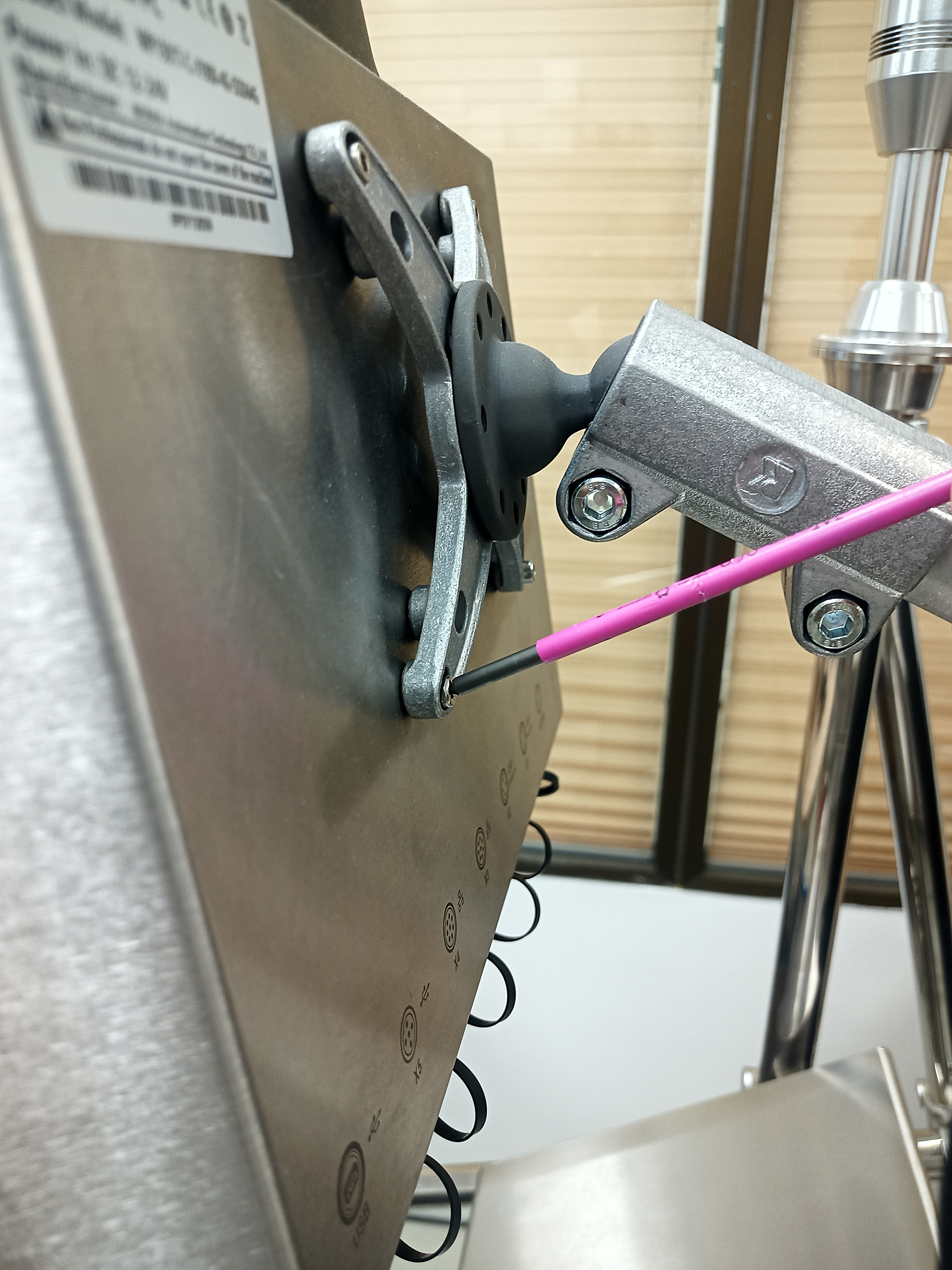

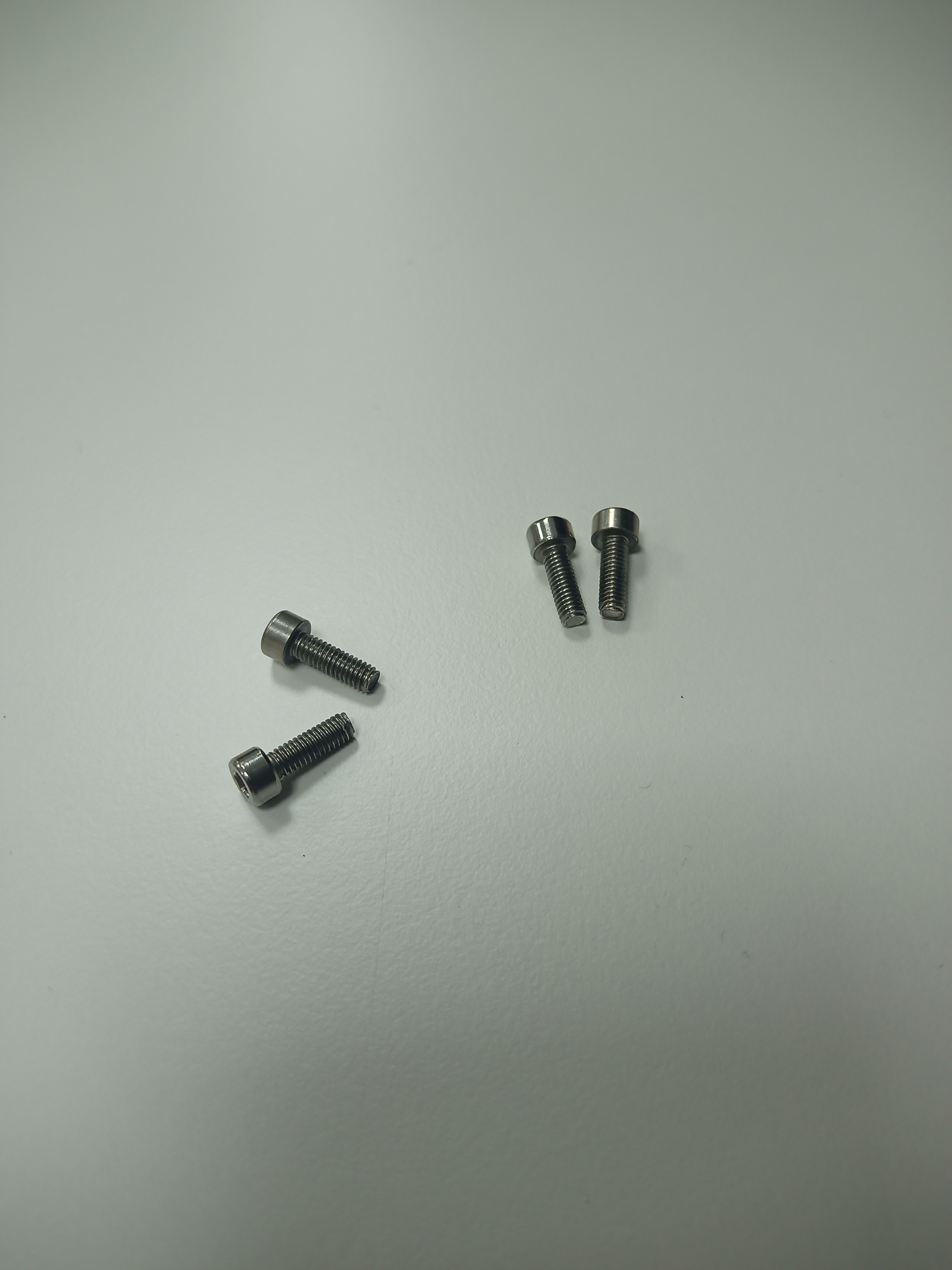

Tras desembalarlo deberemos utilizar tornillos M4 x 12mm . Los tornillos pueden estar precolocados en la pantalla. En ese caso, primero procederemos a retirarlos.

Una vez montado el display procedemos a conectar la alimentación y el ethernet.

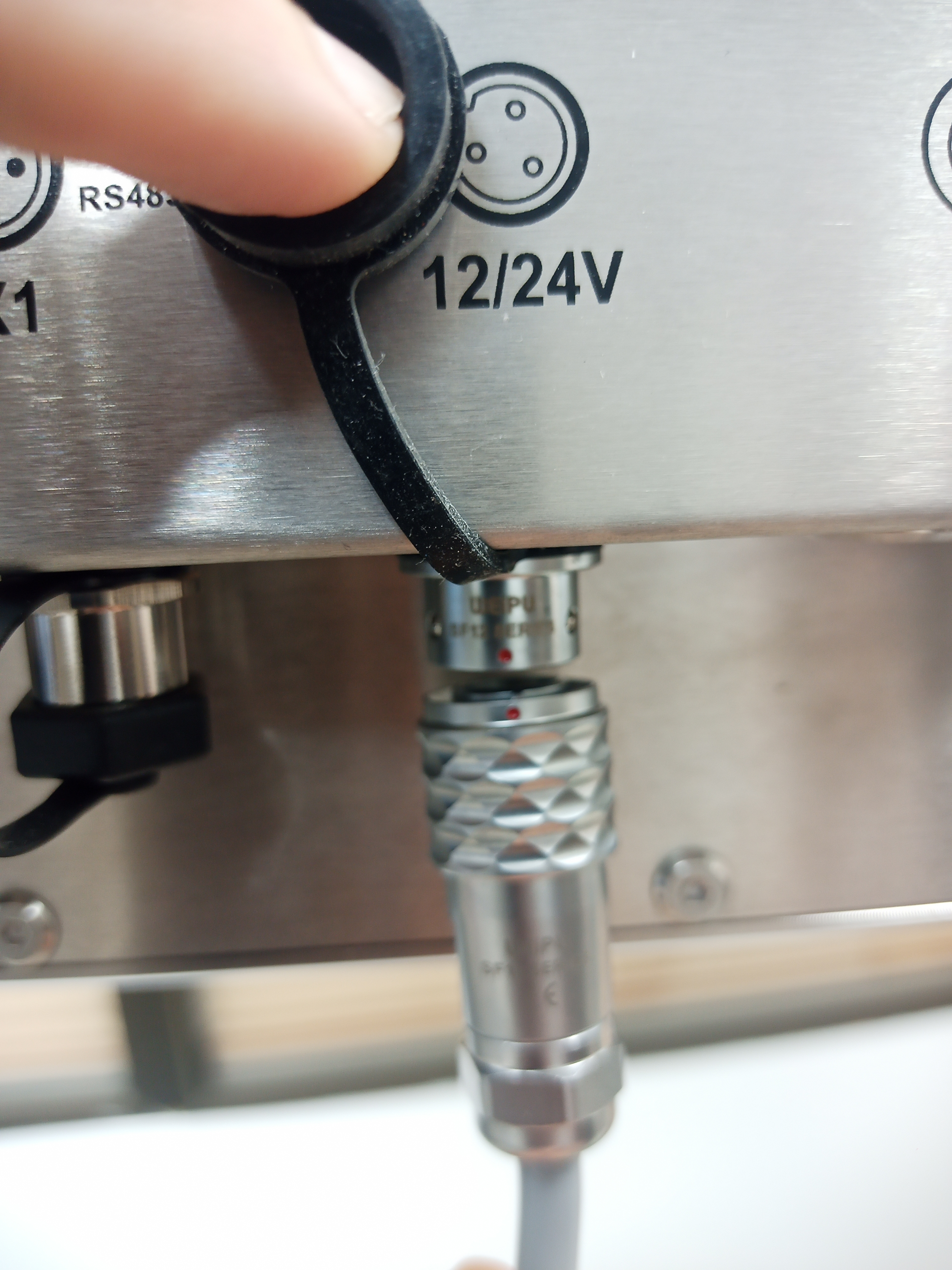

Alimentacion. Realizamos la conexión en el conector de la parte derecha marcado con la denominación 12/24V. Comprobamos que el conector está alineado fijándonos en el punto rojo.

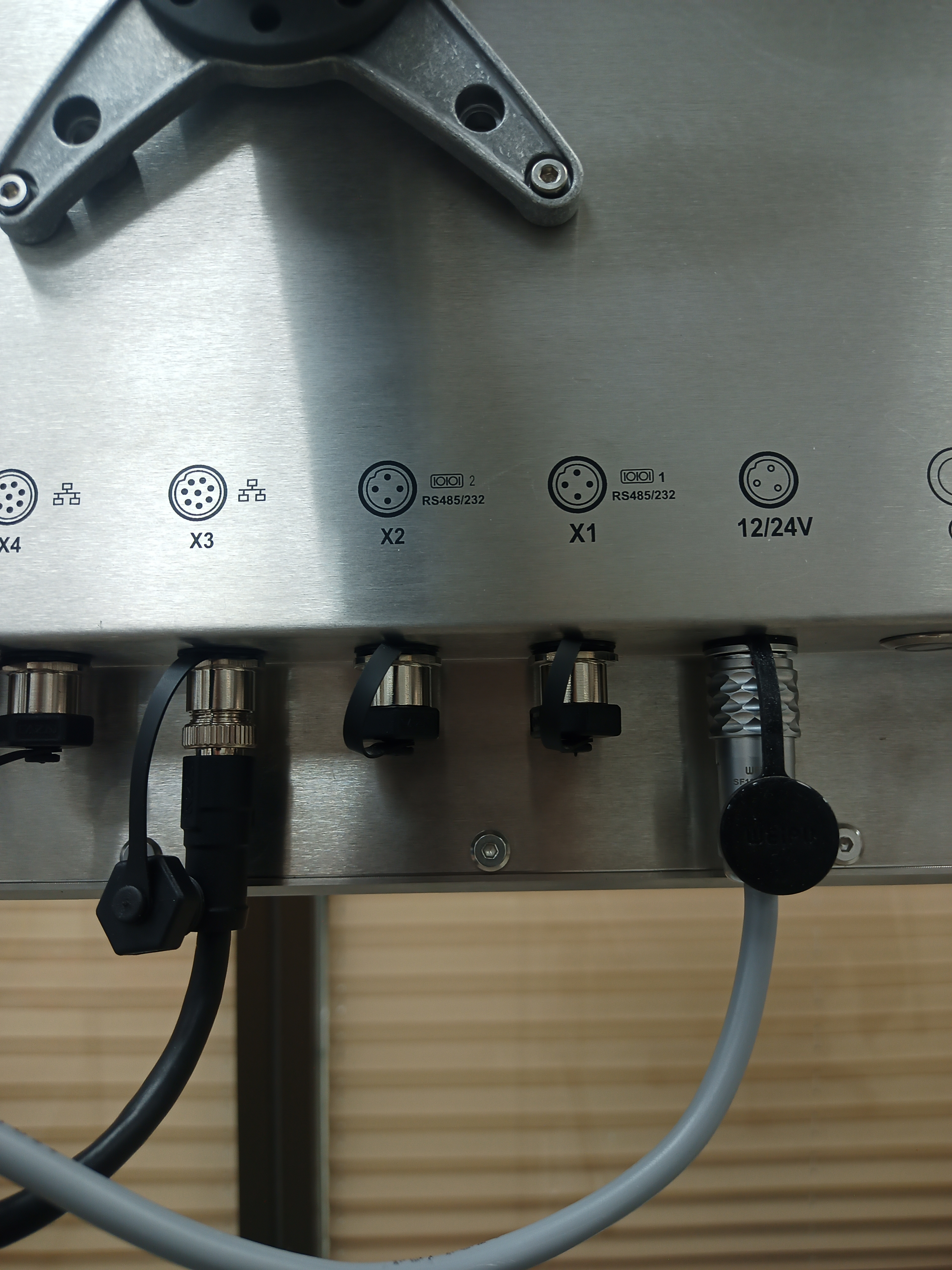

Ethernet. Realizamos la conexión de ethernet en el puerto marcado como X3. Es importante que se realice en el puerto X3 y no en otro.



BALIZA

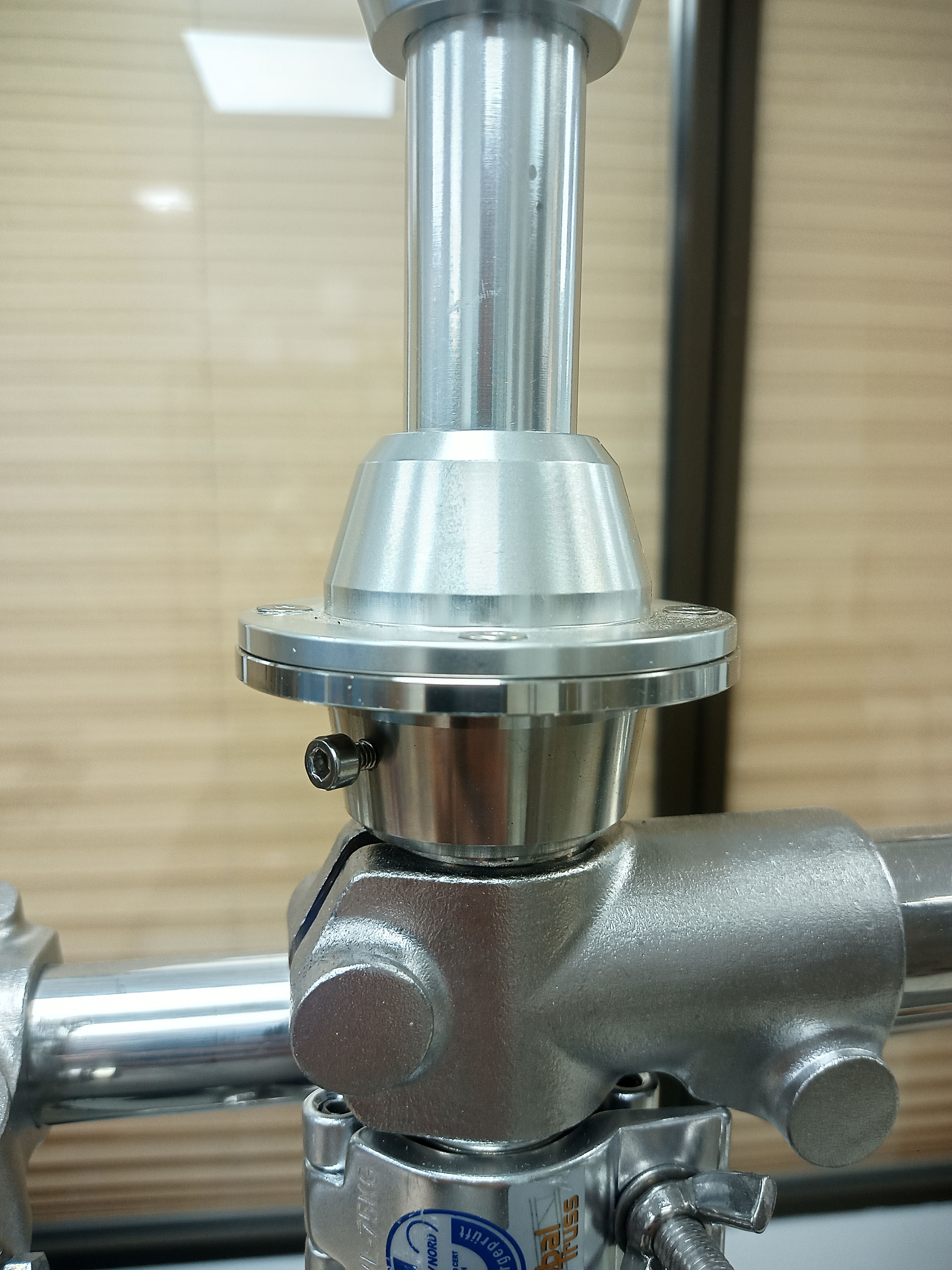

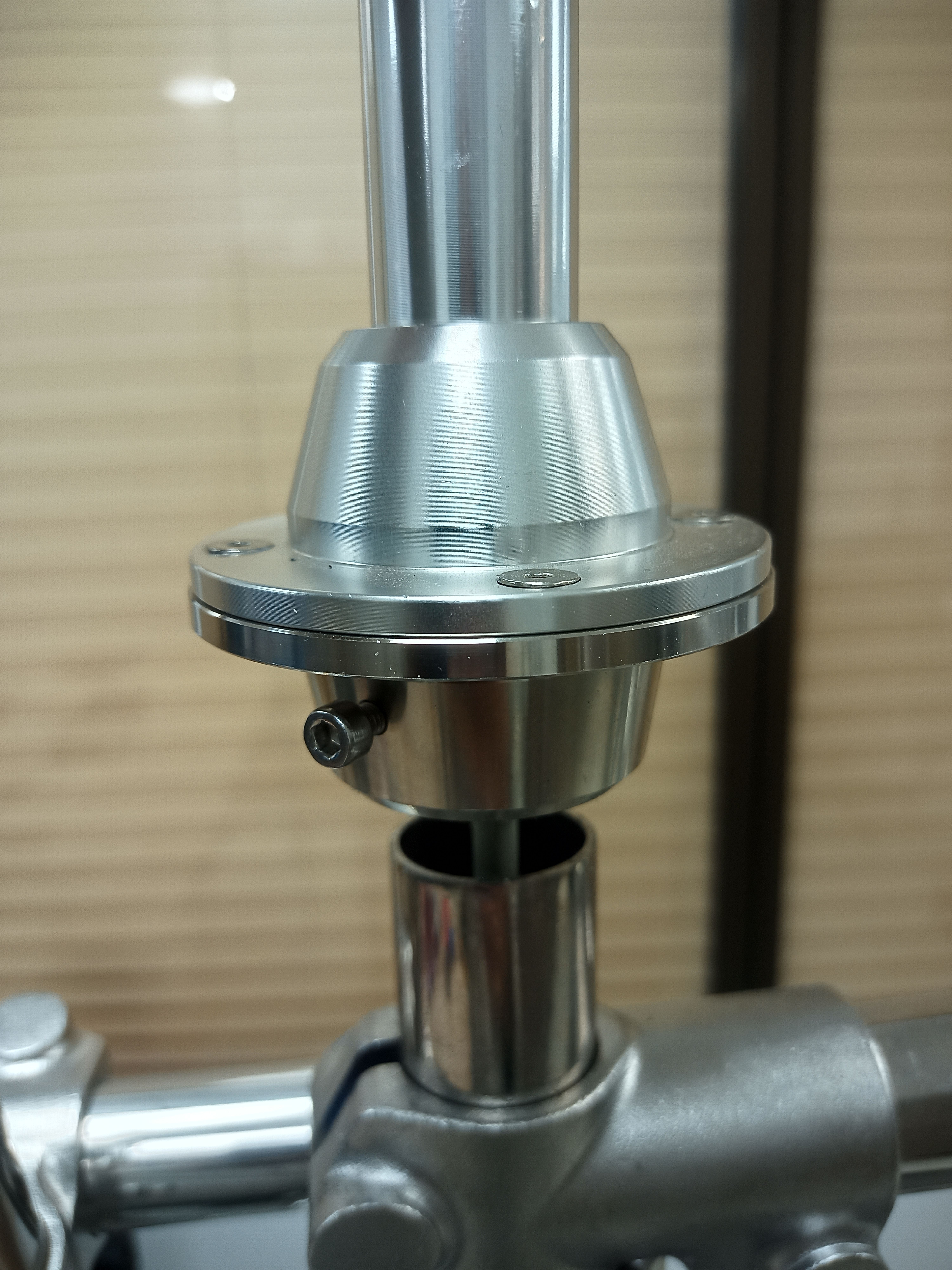

Tras desembalar la baliza procederemos a fijarla. Para ello la colocaremos introduciendo el tubo en la base como se muestra en las imágenes siguientes y posteriormente realizaremos el apriete del tornillo perpendicular de su base para terminar de fijarla.

CONEXIONES EXTERNAS

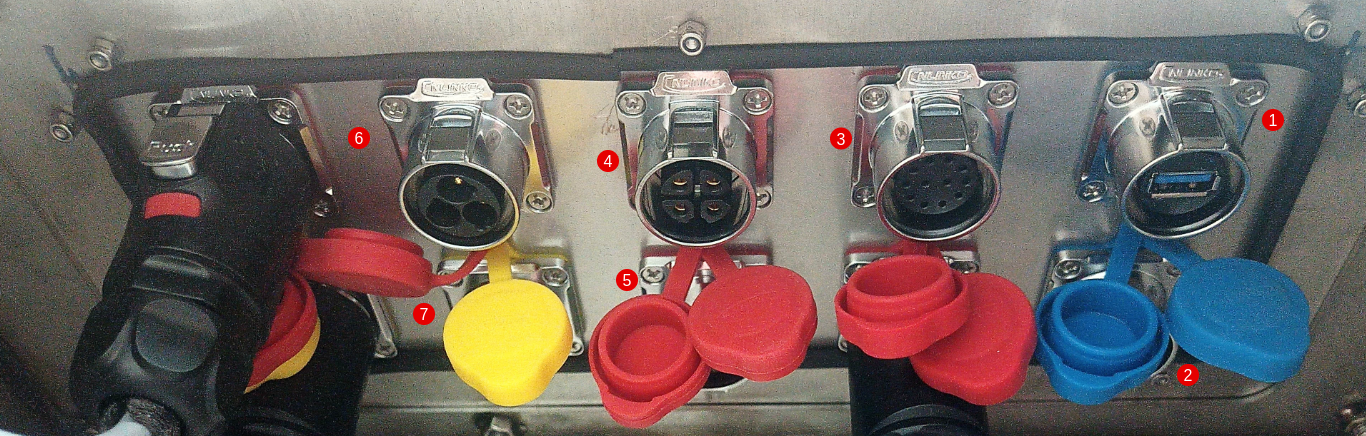

En la parte inferior del equipo realizaremos las conexiones externas del equipo. Estas incluyen:

1. Cámara 1

2. Cámara 2

3. Fotocélula

4. Flash 1

5. Flash 2

6. Alimentación 220V

7. Ethernet

Asegurese de que la conexión es correcta y firme. Cuando se haya realizado correctamente debería notar un "clic".
